INSTRUMENTOS
DE MEDIDA.
Dispositivos para medir
ciertas magnitudes eléctricas:
-

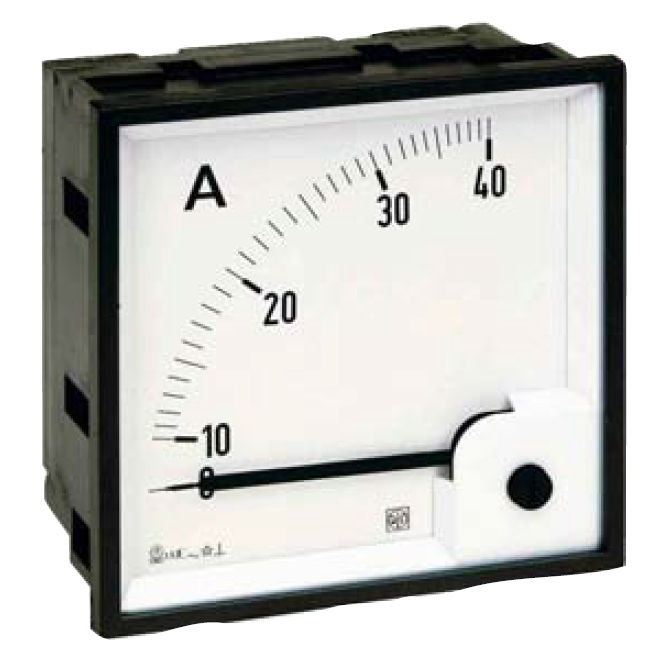

Amperímetro: Es el instrumento que mide
la intensidad de corriente. Para medir la intensidad que pasa por una resistencia,
tenemos que colocar el amperímetro en serie con dicha resistencia. Ya que
modifica la intensidad de la corriente, el amperímetro debe tener una
resistencia lo más pequeña
ε
posible. Con el amperímetro la intensidad de corriente sería: ----------
R+r+rA
Si
suprimimos rA nos queda la intensidad antes de conectar el
amperímetro.
-
Voltímetro: Mide la diferencia de
potencial entre dos puntos. Para medir la diferencia de potencial entre los
extremos de una resistencia, hay que conectar el voltímetro paralelo a ésta.
Cuanto mayor sea la resistencia interna del voltímetro, menos variará el valor
resultante. La diferencia de potencial la calculamos mediante esta fórmula: V=RI
